Store homepageКонсольний комплект №4 для воріт вагою до 400 кг шириною проїзду до 4.5м
ОписПодробиці та характеристикиПрикріплені файли
Для воріт вагою до 400 кг шириною проїзду до 4.5м.
Комплектація може змінюватись за бажанням замовника.

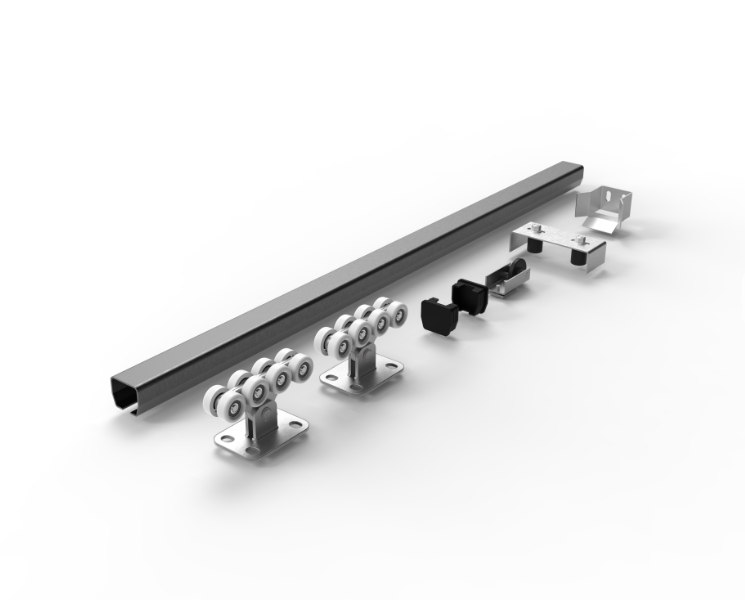

Склад комплекту:
Арт.1200 Напрямна мала - 6 м.п
Арт.1220 Каретка несуча №2 - 2 шт.
Арт.1320 Обмежувач №2 - 1 шт.
Арт.1420 Уловлювач №2 - 1 шт.
Арт.1520 Кінцевий ролик №2 - 1 шт.
Арт.1620 Заглушка мала - 2 шт.
Гнучкість налаштувань: адаптуємо комплектацію під ваші потреби - зручно та практично.
Високоякісні матеріали: Вуглицева сталь з гальванічним покриттям гарантує надійність.
Плавний рух: Ворота легко переміщаються завдяки Каретці несучої та направляючій.
Додаткова опора: Уловлювач та Кінцевий ролик знижують навантаження на Каретки несучі.
Захист від негоди: Заглушка стане вашам надійним захисником від погодних умов та бруду.
Направляющая малая - для изготовления консольных ворот весом до 400 кг и шириной проезда до 10 м. Применяется для перемещения ворот в заданном направлении через несущие Каретки.
Монтаж : с помощью специальной сварки к нижней части рамы консольных ворот.
Каретка несущая №2 - обеспечивает перемещение консольных ворот весом до 400 кг в заданном направлении.
Монтаж : основа несущей каретки закрепляется с помощью сварки к закладному элементу или устанавливается на регулировочную опору за длопомогой элементами крепления. Роликовая система Каретки несущей устанавливается внутрь Направляющей малой.
Обмежувач №2 - для направлення полотна консольних воріт вагою до 500 кг, усунення перекосів та вібрацій при експлуатації.
Монтаж: зварювання до опорної конструкції (стовп, стіна з підготовленими металевими елементами тощо).
Уловлювач №2 - тримає навантаження від кінцевого ролика в закритому положенні консольних воріт вагою до 500 кг; використовує як додаткову опору, що зменшує сили, що діють на несучі Каретки.
Монтаж: зварювання або елементи кріплення до опорної конструкції (стовп, стіна з підготовленими металевими елементами тощо)
Кінцевий ролик №2 - знижує навантаження на Каретки, що несуть у закритому положенні консольних воріт вагою до 500 кг.
Монтаж: за допомогою елементів кріплення до направляючої великої. При налагодженні положення стулки воріт кінцевий ролик повинен повністю заходити в уловлювачі, стулка воріт при цьому повинна піднятися на 5-100 мм - це обов'язкова умова.
Заглушка мала - для захисту від проникнення води, бруду, снігу листя і т.п. у напрямну велику, а також як демпфер в момент закриття консольних воріт вагою до 800 кг.
Монтаж: закріплюється з обох торців напрямної малої.
Комплектація може змінюватись за бажанням замовника.
Комплектація може змінюватись за бажанням замовника.
Склад комплекту:
Арт.1200 Напрямна мала - 6 м.п
Арт.1220 Каретка несуча №2 - 2 шт.
Арт.1320 Обмежувач №2 - 1 шт.
Арт.1420 Уловлювач №2 - 1 шт.
Арт.1520 Кінцевий ролик №2 - 1 шт.
Арт.1620 Заглушка мала - 2 шт.
Гнучкість налаштувань: адаптуємо комплектацію під ваші потреби - зручно та практично.
Високоякісні матеріали: Вуглицева сталь з гальванічним покриттям гарантує надійність.
Плавний рух: Ворота легко переміщаються завдяки Каретці несучої та направляючій.
Додаткова опора: Уловлювач та Кінцевий ролик знижують навантаження на Каретки несучі.
Захист від негоди: Заглушка стане вашам надійним захисником від погодних умов та бруду.
Направляющая малая - для изготовления консольных ворот весом до 400 кг и шириной проезда до 10 м. Применяется для перемещения ворот в заданном направлении через несущие Каретки.
Монтаж : с помощью специальной сварки к нижней части рамы консольных ворот.
Каретка несущая №2 - обеспечивает перемещение консольных ворот весом до 400 кг в заданном направлении.
Монтаж : основа несущей каретки закрепляется с помощью сварки к закладному элементу или устанавливается на регулировочную опору за длопомогой элементами крепления. Роликовая система Каретки несущей устанавливается внутрь Направляющей малой.
Обмежувач №2 - для направлення полотна консольних воріт вагою до 500 кг, усунення перекосів та вібрацій при експлуатації.
Монтаж: зварювання до опорної конструкції (стовп, стіна з підготовленими металевими елементами тощо).
Уловлювач №2 - тримає навантаження від кінцевого ролика в закритому положенні консольних воріт вагою до 500 кг; використовує як додаткову опору, що зменшує сили, що діють на несучі Каретки.
Монтаж: зварювання або елементи кріплення до опорної конструкції (стовп, стіна з підготовленими металевими елементами тощо)
Кінцевий ролик №2 - знижує навантаження на Каретки, що несуть у закритому положенні консольних воріт вагою до 500 кг.
Монтаж: за допомогою елементів кріплення до направляючої великої. При налагодженні положення стулки воріт кінцевий ролик повинен повністю заходити в уловлювачі, стулка воріт при цьому повинна піднятися на 5-100 мм - це обов'язкова умова.
Заглушка мала - для захисту від проникнення води, бруду, снігу листя і т.п. у напрямну велику, а також як демпфер в момент закриття консольних воріт вагою до 800 кг.
Монтаж: закріплюється з обох торців напрямної малої.
Комплектація може змінюватись за бажанням замовника.
